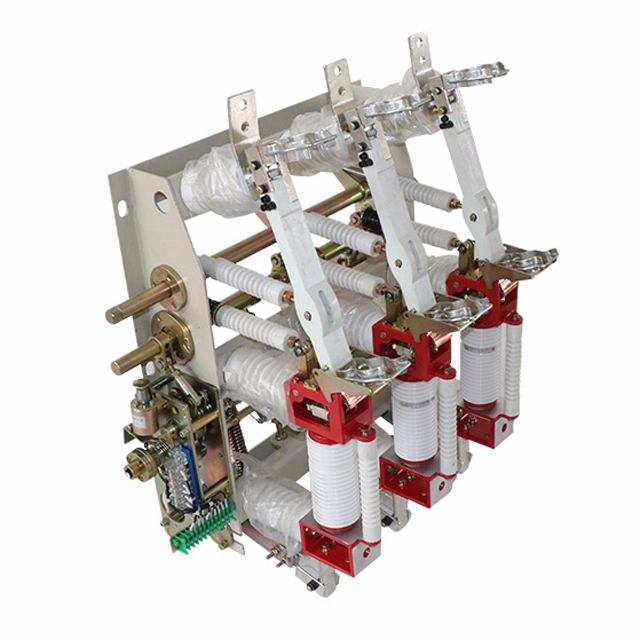

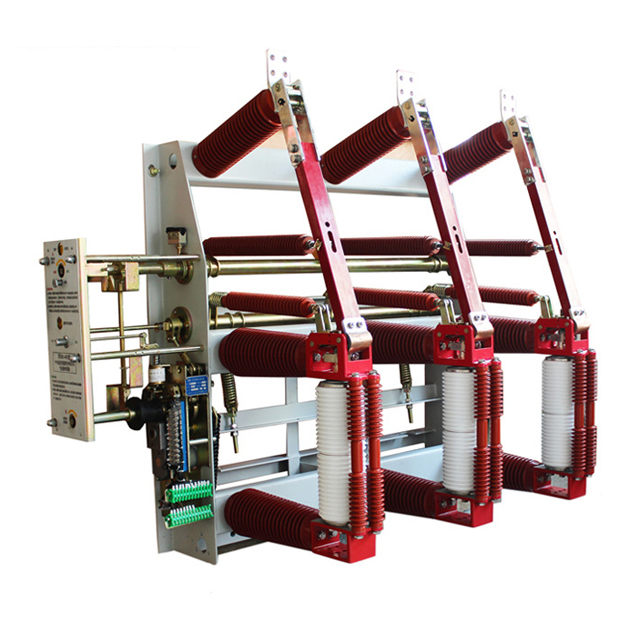

FZRN21-40.5高壓真空負荷開關(熔斷器組合電器)
產品概述
FZRN21-40.5戶內高壓交流真空負荷開關(熔斷器組合電器)適用于額定電壓40.5kV三相交流501h的供電網絡中，作為開斷負荷電流、過載電流及短路電流之用。尤其適用于無油化，不檢修及頻繁操作要求的場所。
該產品是專為35Kv箱式變電站設計的，亦可作為獨立電器單元應用于電力系統中。本產品體積小、安裝方便、操作簡單。其結構科學合理，動作靈活可靠。負荷開關可實現免維護，組合電器可配用系列撞針式熔斷器，熔斷器更換安全方便。
性能特點
FZRN21-40.5戶內高壓交流真空負荷開關組合電器為三極聯動結構：主要是由框架，真空滅弧室，隔離開關(裝有熔斷器)，接地開關以及彈簧操作機構組成，隔離開關，真空滅弧事和接地開關通過絕緣子固定于框架上，彈簧操動機構裝于框架的側板上。

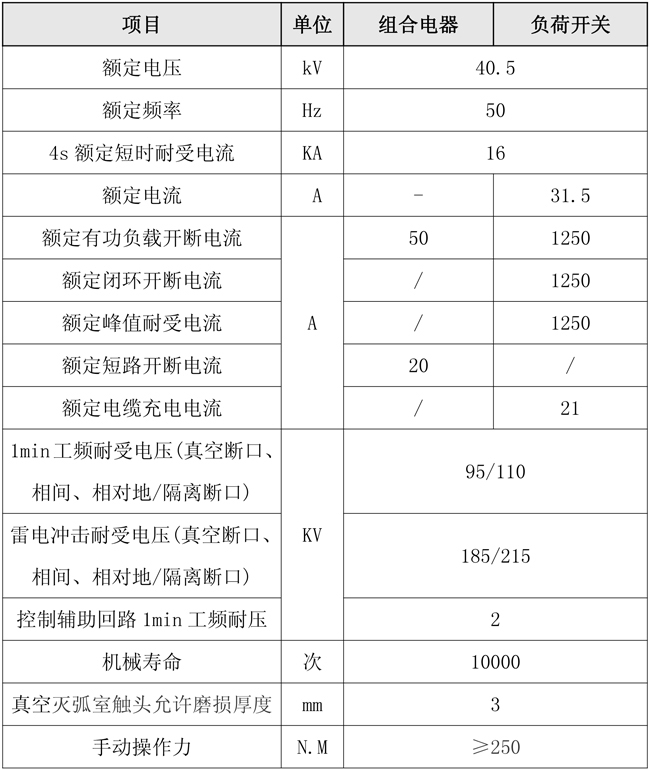

技術參數

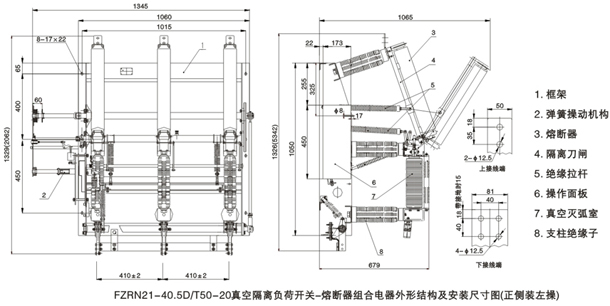

外形尺寸
