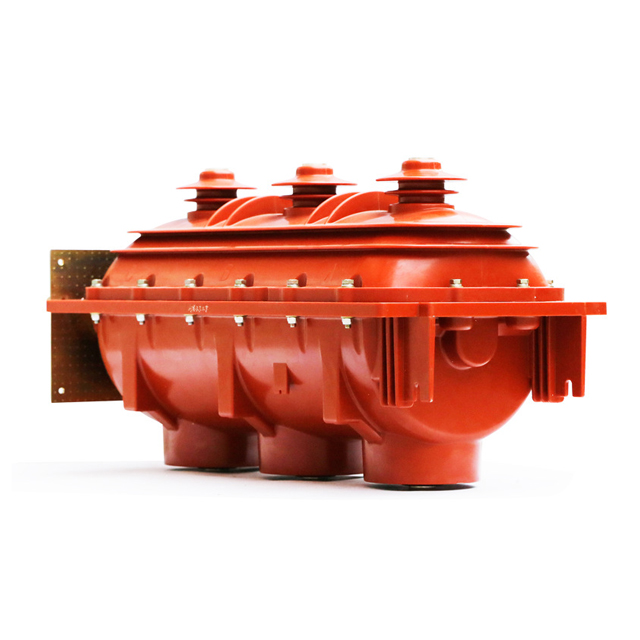

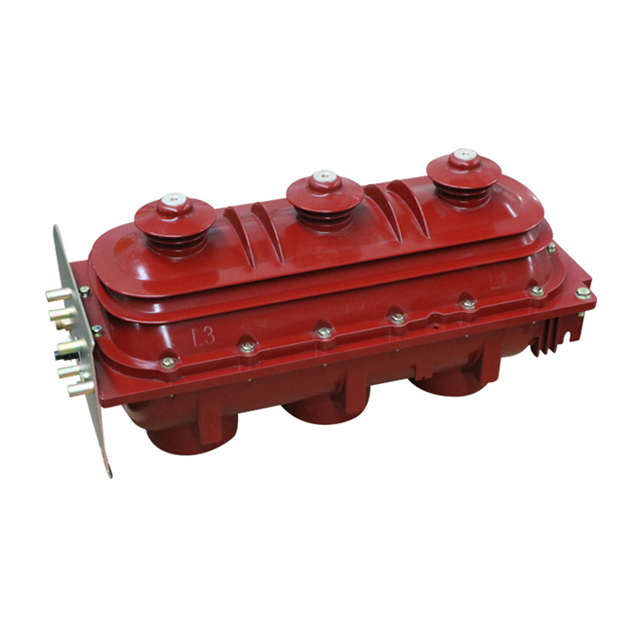

FLN36-12六氟化硫負荷開關
產品概述
FLN36-12六氟化硫負荷開關是一種以SF6氣體為絕緣和滅弧介質的雙斷口旋轉型負荷開關，適用于10KV的配電系統。每個開關充以0.4bar氣壓SF6氣體后是永久密封的。開關垂直或水平安裝不限，在環網柜內典型的安裝方式是在電纜室和母線室之間置—鋼隔板水平安裝。這種安裝方式將母線與電纜接頭之間相隔離以符合運行維護的最嚴格的安全要求。
性能特點
負荷開關和組合電器由相同的絕緣軀殼開關本體、各自的彈簧操動機構、熔斷器觸頭座和熔斷器動作撞擊脫扣系統組成;
上下軀殼由環氧樹脂注射而成，構成充氣內腔，公用動觸頭作旋轉運動可循序完成“合一分一接地”三種工作狀態，在基本手力彈簧貯能操動機構上可加裝電動合、分閘，實現遙控操作，供用戶選擇;
位置指示裝置直接與動觸頭傳動軸聯接，指示動觸頭的工作位置絕對可靠;
軀殼后部設有安全隔膜，當滅弧室內部可能會發生某種事故造成壓力過高時，過壓氣體可沖破隔膜得到釋放，從而確保人身安全;
負荷開關與接地開關、接地開關與前門均有可靠的機械聯鎖;

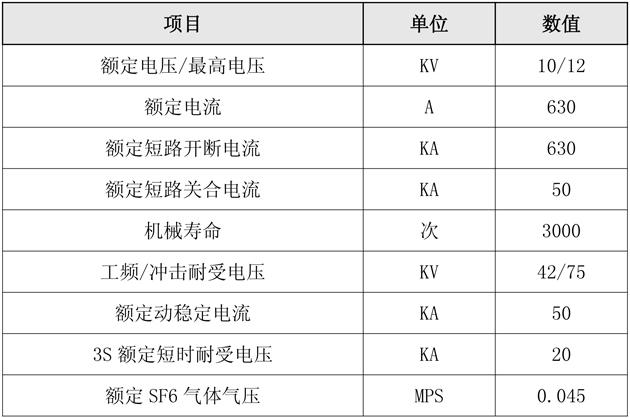

技術參數

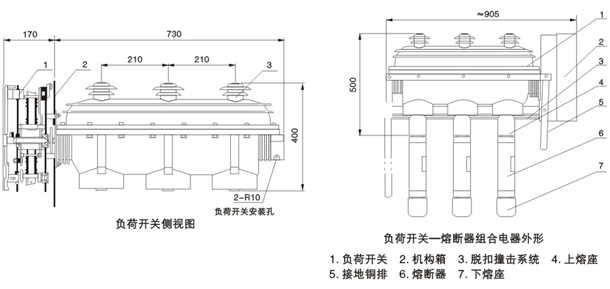

外形尺寸
