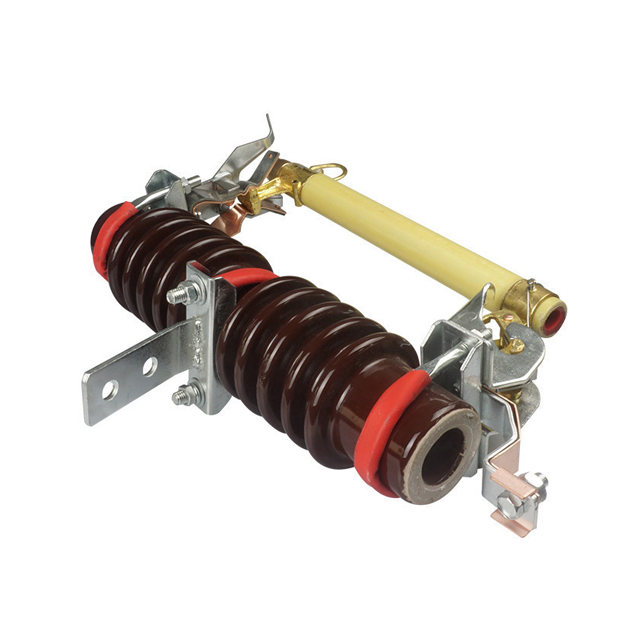

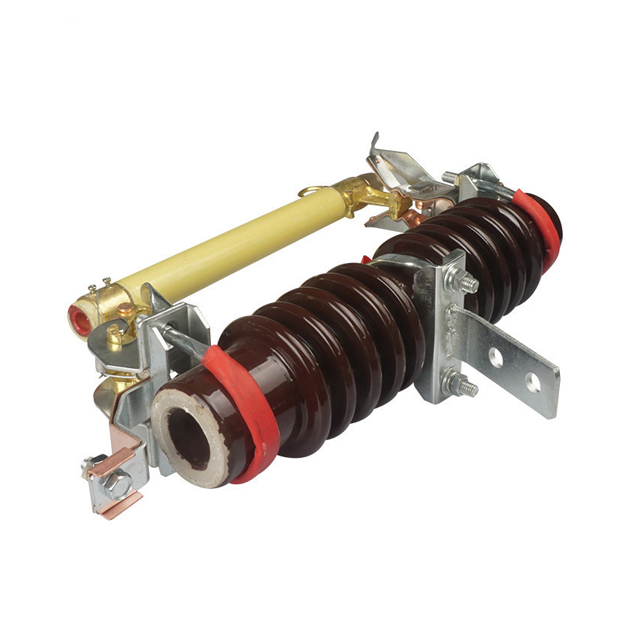

(H)RW11-10(F)跌落式熔斷器
產品概述

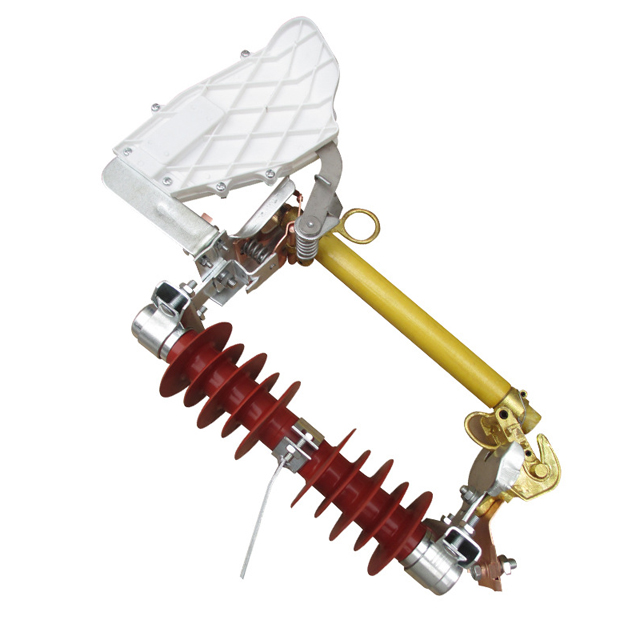

(H)RW11-10(F)戶外高壓交流跌落式熔斷器（以下簡稱“熔斷器”），適用于額定頻率50Hz、額定電壓10kV的戶外架空配電線路中，作為電力系統發生過載或短路故障時電路或電氣設備的保護元件。熔斷器正常運行時串聯在電力線路中，熔絲處于拉緊狀態，活動關節被鎖緊。當線路發生故障時，故障電流使熔絲熔斷，活動關節被釋放，熔管迅速跌落，將電路切斷，對線路和設備的維護起到安全保護作用。負荷型熔斷器在普通型的基礎上增加彈性觸頭及滅弧罩，用于分合電力系統中的負荷電流(注：H為絕緣硅膠支柱)。
熔斷器符合GB/T 15166.3—2008《高壓交流熔斷器 第3部分：噴射熔斷器》、DL/T 640—1997《戶外交流高壓跌落式熔斷器及熔斷件訂貨技術條件》等技術標準。
性能特點
絕緣子采用高強瓷或進口硅橡膠絕緣材料，絕緣性能優異；
熔絲管采用具有抗紫外線特殊涂層的纖維襯里的環氧酚醛玻璃布管，抗紫外線性能十分優異；
熔斷件同族系列額定電流大，可達200A，開斷能力強，可達16kA;
技術參數

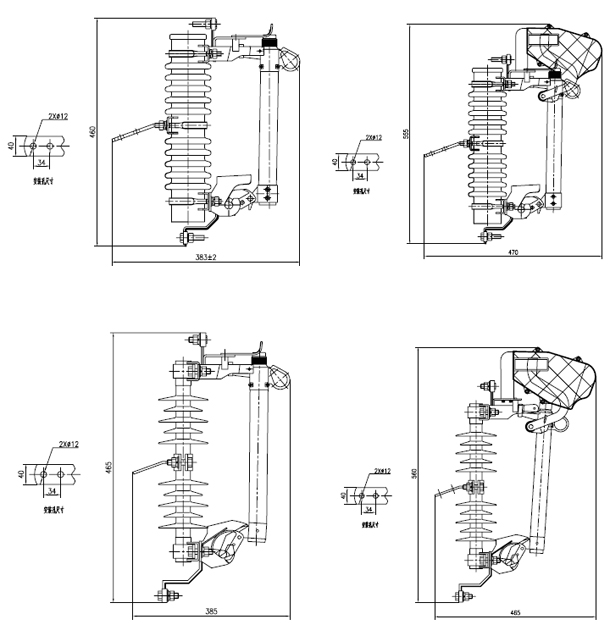

外形尺寸
