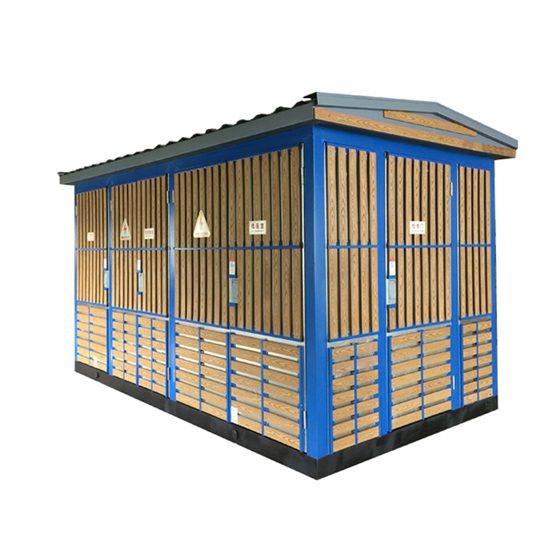

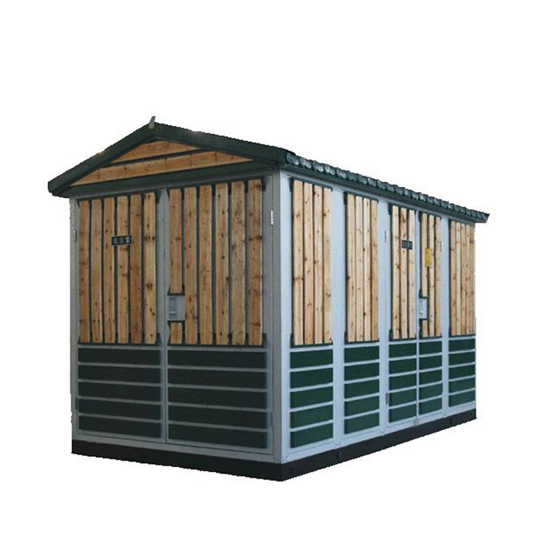

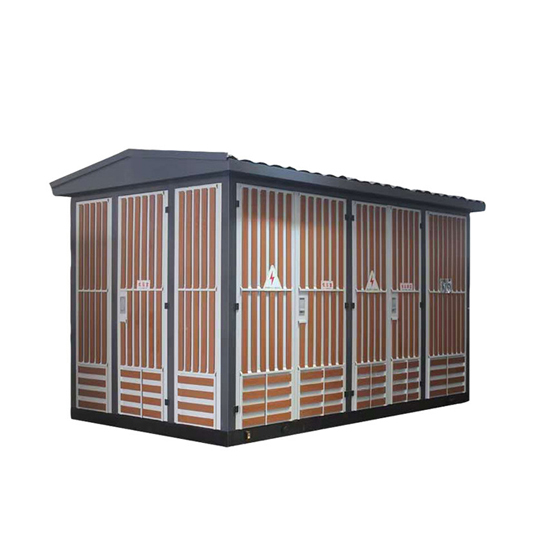

YB口-12智能型一體化變電站(歐式)
產品概述
廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。
性能特點
◆高壓開關設備、變壓器、低壓開關設備三位一體，成套性強;
◆高、低壓保護完善，運行安全可靠，維護簡單;
◆占地少，投資省、生產周期短、移動方便;
◆接線方案靈活多樣;
◆結構獨特：獨特蜂窩式結構雙層(復合板)外殼牢固，隔熱又散熱通風、美觀、防護等級高，外殼材料有不銹鋼欽合金、鋁合金、冷軋板、彩鋼板可選;
◆型式多樣：通用型、別墅型、緊湊型等多種樣式;
◆高壓環網柜內可裝配網自動化終端( 實現短路及單相接地故障的可靠檢測，具備“四遙”功能，便于配網自動化升級。
變壓器
智能型一體化變電站選用低損耗、油浸式、全密封系列變壓器，也可選用樹脂絕緣或紙 絕緣環保型干式變壓器，底部可配有小車，變壓器可方便地進出。
高壓側
高壓側主開關采用萬能式或智能型斷路器，選擇性保護；出線開關選用新型塑殼式開關體積小、飛弧短，最多可達回路；智能型自動跟蹤無功補償裝置，有接觸器和無觸點兩種投切方式供用戶選用。
低壓側
智能型一體化變電站高壓一般采用負荷開關一熔斷器組合電器保護，熔斷器一相熔斷后，三相聯動脫扣，負荷開關有 壓氣式、真空、六氟化硫等型式可選，可配電動操作機構，實現自動化升級；熔斷器為高壓限流熔斷器，帶撞擊器，動作 可靠，開斷容量大，主要技術參數見下表。對于以上的變壓器，可選QCE4\QCE2\QCE3用等真空斷路器保護
◆高、低壓保護完善，運行安全可靠，維護簡單;
◆占地少，投資省、生產周期短、移動方便;
◆接線方案靈活多樣;
◆結構獨特：獨特蜂窩式結構雙層(復合板)外殼牢固，隔熱又散熱通風、美觀、防護等級高，外殼材料有不銹鋼欽合金、鋁合金、冷軋板、彩鋼板可選;
◆型式多樣：通用型、別墅型、緊湊型等多種樣式;
◆高壓環網柜內可裝配網自動化終端( 實現短路及單相接地故障的可靠檢測，具備“四遙”功能，便于配網自動化升級。
變壓器
智能型一體化變電站選用低損耗、油浸式、全密封系列變壓器，也可選用樹脂絕緣或紙 絕緣環保型干式變壓器，底部可配有小車，變壓器可方便地進出。
高壓側
高壓側主開關采用萬能式或智能型斷路器，選擇性保護；出線開關選用新型塑殼式開關體積小、飛弧短，最多可達回路；智能型自動跟蹤無功補償裝置，有接觸器和無觸點兩種投切方式供用戶選用。
低壓側
智能型一體化變電站高壓一般采用負荷開關一熔斷器組合電器保護，熔斷器一相熔斷后，三相聯動脫扣，負荷開關有 壓氣式、真空、六氟化硫等型式可選，可配電動操作機構，實現自動化升級；熔斷器為高壓限流熔斷器，帶撞擊器，動作 可靠，開斷容量大，主要技術參數見下表。對于以上的變壓器，可選QCE4\QCE2\QCE3用等真空斷路器保護

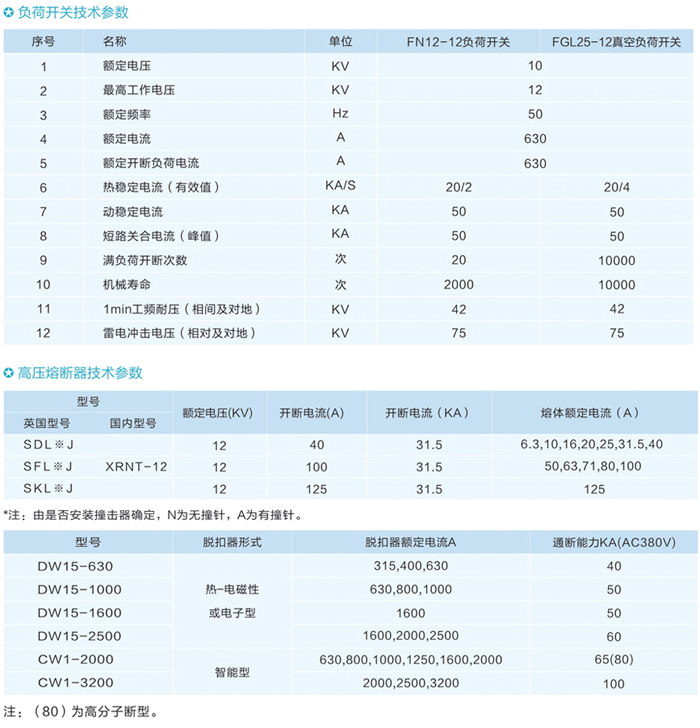

技術參數
外形尺寸
